¿Qué se debe confirmar antes de pedir un sensor de corriente de circuito cerrado?
Elegir un sensor de corriente no se trata solo de hacer coincidir el valor de amperaje en una hoja de datos. En sistemas de potencia reales, la elección correcta depende del entorno de aplicación, el objetivo de control, los requisitos de precisión, la necesidad de aislamiento, la respuesta dinámica y la estabilidad a largo plazo. La gama de productos de Rongtech demuestra la complejidad de esta decisión, abarcando sensores de corriente de efecto Hall de lazo abierto, sensores de corriente de efecto Hall de lazo cerrado, sensores de corriente de flujo magnético, sensores de voltaje y circuitos integrados para sensores, aplicables a vehículos eléctricos, sistemas de alimentación ininterrumpida (UPS), accionamientos de motores, energía solar y aplicaciones industriales.
Empiece por el sistema de alimentación real, no por el catálogo de sensores.
El primer error que cometen muchos equipos es seleccionar un sensor de corriente basándose en la popularidad del número de pieza en lugar de en las condiciones de funcionamiento. Un sensor que funciona bien en un SAI puede no ser el más adecuado para un variador de motor, un sistema de baterías, un inversor solar o un convertidor de conmutación rápida. Antes de comparar modelos, defina cinco aspectos básicos: tipo de corriente (CC, CA o pulsada), corriente nominal, corriente pico o de sobrecarga, tensión del bus y finalidad del control. ¿La medición se realiza para protección, control de retroalimentación, precisión a nivel de facturación o simple monitorización? Estas respuestas cambian inmediatamente la lógica de selección.
En un sistema de accionamiento o inversor, la respuesta rápida y la fuerte inmunidad al ruido eléctrico suelen ser más importantes que la precisión estática ultra alta. En aplicaciones de almacenamiento de energía en baterías o vehículos eléctricos, la deriva de offset y la estabilidad a largo plazo pueden adquirir mayor importancia, ya que incluso pequeños errores pueden acumularse en el control o la estimación de estado. En la conversión de potencia de precisión, el sensor debe funcionar correctamente no solo a la carga nominal, sino también con baja corriente, corriente transitoria y temperaturas extremas. Por ello, la selección del sensor debe comenzar con el perfil de la aplicación, no solo con el rango de corriente.
Comprenda la diferencia entre las opciones de lazo abierto, lazo cerrado y fluxgate.

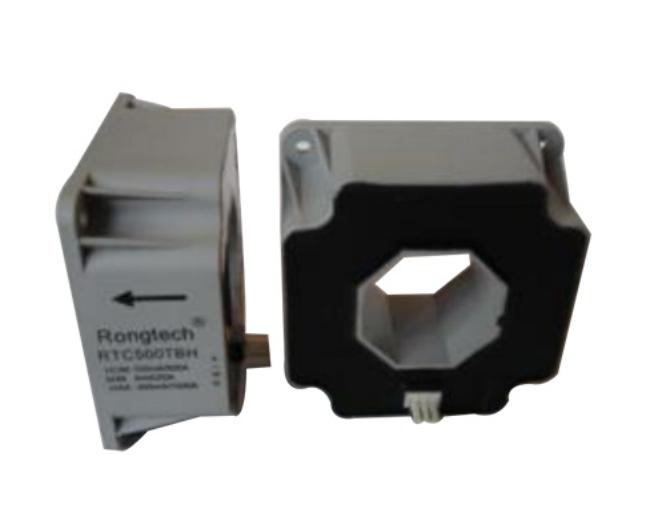

Una vez definida la aplicación, el siguiente paso es elegir el principio de detección. Los sensores de corriente de efecto Hall de lazo abierto suelen ser una opción atractiva cuando el costo, la compacidad y la facilidad de integración son prioritarios. A menudo son adecuados para uso industrial general, donde el sistema requiere una medición de corriente aislada, pero no exige la máxima precisión. La línea de lazo abierto de Rongtech destaca por características como la baja resistencia del conductor primario, la baja pérdida de potencia y la alta capacidad de soportar corrientes de irrupción, características especialmente relevantes en sistemas de electrónica de potencia con frecuentes sobretensiones.

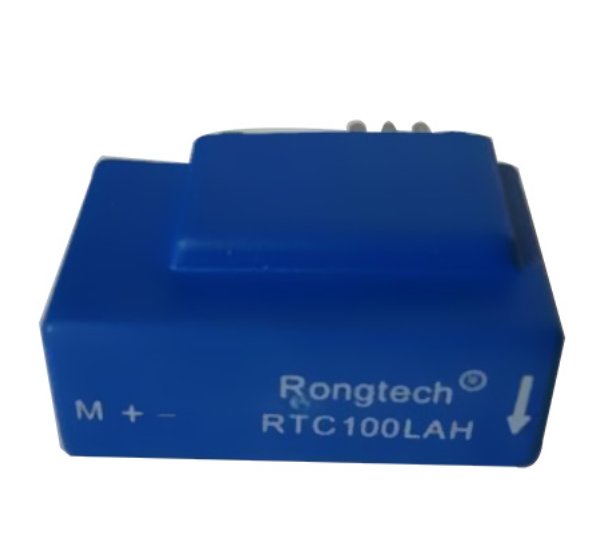

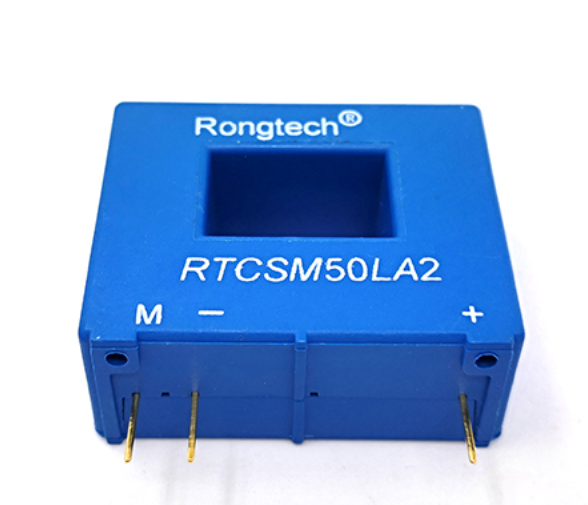

Los sensores de corriente de efecto Hall de lazo cerrado suelen ser la mejor opción cuando la aplicación requiere mayor precisión, mejor linealidad, respuesta más rápida y mayor estabilidad térmica. Los modelos de lazo cerrado de Rongtech utilizan el efecto Hall junto con un método de equilibrio nulo y aislamiento galvánico, razón por la cual esta categoría suele ser la preferida en sistemas de control de alto rendimiento. Si el sensor forma parte de un lazo de retroalimentación para un inversor, servo, convertidor o circuito de protección, donde la calidad de la medición afecta directamente al comportamiento del sistema, la tecnología de lazo cerrado suele justificar el costo adicional.
Los sensores de corriente de flujo magnético avanzan aún más hacia aplicaciones de precisión. Cuando el sistema requiere una desviación mínima, una deriva mínima y una medición altamente estable a lo largo del tiempo, la tecnología de flujo magnético puede ser la mejor opción. Esto es especialmente relevante en sistemas de baterías avanzados, equipos de prueba de precisión o plataformas de control de energía de alta gama, donde pequeños errores de medición pueden llevar a decisiones de control erróneas. La clave está en no asumir que la tecnología más precisa es siempre la mejor opción. Para muchos sistemas industriales estándar, esto solo aumentaría el costo sin mejorar el rendimiento práctico.
Céntrese en las especificaciones que realmente afectan al rendimiento en el campo.
Tras seleccionar el tipo de sensor, se deben realizar comprobaciones técnicas prácticas. La primera consiste en comparar la corriente nominal con la corriente pico. Un sensor que solo detecta la corriente en estado estacionario puede fallar en aplicaciones con corrientes de arranque transitorias, pulsos de sobrecarga cortos o condiciones regenerativas. Por ello, es fundamental comprobar la capacidad de sobrecarga y la tolerancia a la corriente de arranque transitoria desde el principio, antes de finalizar el diseño de la placa de circuito impreso o de la barra colectora.
El segundo aspecto es la precisión en condiciones reales de funcionamiento, no solo a temperatura ambiente. Muchos equipos solo comparan el valor de precisión básico que aparece en la primera página de la hoja de datos, pero el rendimiento real depende de la deriva de temperatura, la deriva de compensación, la linealidad y la repetibilidad. En sistemas de alta potencia, el aumento de temperatura dentro del gabinete puede modificar fácilmente el error de medición real. Por lo tanto, la elección de un buen sensor debe evaluarse en todo el rango de temperatura de funcionamiento previsto y no solo en condiciones de laboratorio.
El tercer aspecto es el aislamiento y el margen de seguridad. En los sistemas de potencia, el sensor de corriente suele estar ubicado cerca de secciones de alta tensión, por lo que la capacidad de aislamiento no es un asunto secundario. Afecta directamente a la seguridad, la fiabilidad del control y la arquitectura del sistema. El aislamiento galvánico es una de las principales razones por las que las tecnologías de sensores de efecto Hall y similares se utilizan ampliamente en convertidores, variadores, sistemas de alimentación ininterrumpida (UPS) y sistemas de energía. Si la aplicación implica un bus de CC de alta tensión, flancos de conmutación rápidos o requisitos de seguridad estrictos, el diseño del aislamiento merece tanta atención como el rango de corriente.
El cuarto factor es la compatibilidad de salida. Un sensor técnicamente bueno puede resultar inadecuado si su salida no coincide con la del controlador, el convertidor analógico-digital (ADC), la placa de protección o la etapa de acondicionamiento de señal. Verifique si la aplicación requiere salida de voltaje, salida de corriente, manejo de señal diferencial o compatibilidad directa con una arquitectura de control existente. Asimismo, confirme el tamaño de la ventana mecánica, la dirección de montaje, el trazado de los conductores y la disposición térmica. En muchos proyectos, estos factores de integración determinan si el componente seleccionado funciona correctamente en producción.
Seleccione esta opción por la fiabilidad del sistema, no por la apariencia de la hoja de datos.
El mejor sensor de corriente es aquel que contribuye al funcionamiento fiable de todo el sistema eléctrico a lo largo del tiempo. Esto implica equilibrar precisión, velocidad de respuesta, aislamiento, estabilidad térmica, coste y complejidad de integración. Para un producto industrial donde el coste es un factor crítico, una solución de lazo abierto puede ser la opción más inteligente. Para un variador o convertidor de rendimiento crítico, un sensor de lazo cerrado puede justificar el mayor coste. Para el control de alta precisión o la medición de energía, la tecnología de magnetómetro de flujo puede ofrecer la mejor relación calidad-precio a largo plazo. La respuesta correcta depende de las necesidades reales de la aplicación, no de la tecnología que parezca más avanzada.
En otras palabras, la selección de sensores de corriente siempre debe comenzar con el objetivo del sistema de potencia: qué se debe medir, con qué precisión, bajo qué estrés eléctrico, a qué temperatura y con qué propósito de control. Una vez que se responden claramente estas preguntas, suele ser mucho más fácil identificar la categoría de sensor adecuada. Así es como los ingenieros reducen el riesgo de selección, mejoran el rendimiento del control y evitan pagar por funciones que la aplicación realmente necesita.
