Mecanismos de protección contra sobretensiones en condensadores de enlace de CC
Mecanismos de protección contra sobretensiones en condensadores de enlace de CC
Protección de circuitos activos: detección e intervención
Los circuitos de protección activa constituyen la principal defensa contra sobretensiones en los condensadores de enlace de CC. Estos sistemas utilizan sensores de tensión y comparadores para monitorizar continuamente la tensión del bus de CC. Cuando la tensión supera un umbral predefinido (normalmente establecido por encima de la tensión nominal del condensador pero por debajo de su límite de ruptura dieléctrica), el circuito activa una intervención. Esto suele implicar la desactivación de los controladores de puerta del inversor para detener las operaciones de conmutación o la activación de un...circuito de palanca, que provoca un cortocircuito intencional en el bus de CC para disipar rápidamente la energía mediante una resistencia de sacrificio o un fusible. En sistemas con flujo de potencia bidireccional, como el frenado regenerativo en variadores de velocidad, los algoritmos de control activo pueden redirigir el exceso de energía a la red eléctrica o a una resistencia de frenado. Este enfoque proactivo evita que el condensador se vea sometido a picos de tensión destructivos que excedan su rigidez dieléctrica.
Seguridad de componentes pasivos: fusibles y varistores
Los mecanismos de protección pasiva proporcionan una red de seguridad física crucial cuando los circuitos activos fallan o cuando los transitorios ocurren demasiado rápido como para que el control electrónico responda.Fusibles de acción rápidaSe colocan estratégicamente en serie con el condensador de enlace de CC. En caso de sobrecorriente causada por un cortocircuito en el condensador o una sobretensión severa, el fusible se funde, aislando eléctricamente el condensador del circuito para evitar fallos catastróficos como la rotura de la carcasa o un incendio. Además,Varistores de óxido metálico (MOV)Los diodos de supresión de tensión transitoria (TVS) suelen instalarse en paralelo con el condensador. Estos componentes presentan una baja resistencia cuando la tensión supera su tensión de fijación, desviando la energía transitoria del condensador. Si bien los componentes pasivos ofrecen una protección robusta contra picos de corta duración, son de sacrificio y requieren reemplazo tras una falla.
Diseño de condensadores intrínsecos: dieléctricos robustos y autorreparadores

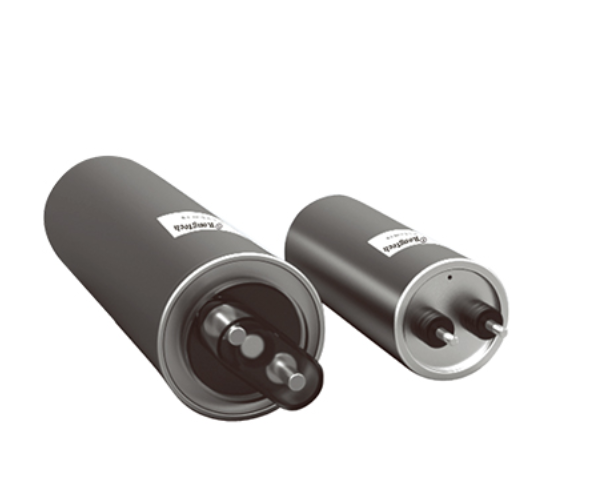

El diseño inherente de los condensadores de enlace de CC modernos, en particular los tipos de película metalizada, incorpora resiliencia a sobretensiones incorporada.AutosanaciónEs una propiedad crítica donde una ruptura dieléctrica localizada no provoca una falla inmediata del condensador. Cuando una sobretensión perfora un punto débil del electrodo metalizado, el arco de alta corriente resultante vaporiza la capa metálica circundante, aislando eléctricamente el punto de falla. Este proceso restaura la integridad del aislamiento con una pérdida de capacitancia insignificante. Además, los condensadores diseñados para entornos hostiles utilizan materiales dieléctricos robustos, como la película de polipropileno, que posee alta rigidez dieléctrica y excelente estabilidad térmica. Los diseños avanzados también pueden incluirrespiraderos de alivio de presióno desconexiones sensibles a la presión que abren físicamente el circuito si se acumula presión de gas interna debido a un descontrol térmico, lo que evita fallas explosivas.
Una protección eficaz contra sobretensiones para condensadores de enlace de CC requiere una estrategia multicapa. Los circuitos activos proporcionan un control inteligente en tiempo real para mitigar las sobretensiones en la fuente. Los componentes pasivos ofrecen un aislamiento a prueba de fallos contra fallos catastróficos. Finalmente, la propia autorreparación y la robusta construcción del condensador garantizan su resistencia a tensiones transitorias sin sufrir daños permanentes. Este enfoque integrado es esencial para mantener la fiabilidad y la longevidad del sistema en aplicaciones de alta potencia.
