Cómo utilizar un sensor de corriente de fuga para la monitorización de la seguridad eléctrica.
Cómo seleccionar un sensor de corriente de fuga para la monitorización de la seguridad eléctrica
Los sensores de corriente de fuga son componentes importantes en los sistemas de monitoreo de seguridad eléctrica. Ayudan a detectar corrientes no deseadas que fluyen a tierra, identifican problemas de aislamiento, brindan protección contra fallas y reducen el riesgo de descargas eléctricas, daños a los equipos, incendios y paradas del sistema. En electrónica de potencia, carga de vehículos eléctricos, inversores solares, fuentes de alimentación industriales, sistemas UPS y equipos de almacenamiento de energía, el monitoreo de corriente de fuga suele ser una parte fundamental del diseño de seguridad.
Esta guía explica cómo seleccionar un sensor de corriente de fuga, qué parámetros técnicos deben comprobarse antes de realizar un pedido y cómo adaptar el sensor a aplicaciones reales de monitorización de la seguridad eléctrica, como la detección de fallos a tierra, la monitorización de la corriente residual, la protección contra fallos de aislamiento, la seguridad de las estaciones de carga, la protección de inversores y la monitorización de equipos industriales.
Respuesta rápida
Para seleccionar un sensor de corriente de fuga para la monitorización de la seguridad eléctrica, primero confirme el tipo de corriente de fuga, el rango de detección, el tiempo de respuesta, la tensión del sistema, la estructura del conductor, el método de instalación, la señal de salida y la lógica de protección. El sensor debe ser lo suficientemente sensible para detectar pequeñas corrientes residuales, evitando falsas alarmas causadas por el ruido normal de conmutación. Para cargadores de vehículos eléctricos, inversores solares, sistemas UPS y equipos de alimentación industrial, un buen sensor de corriente de fuga debe proporcionar una detección estable, un excelente aislamiento, una respuesta rápida, una capacidad antiinterferencias fiable y compatibilidad con el controlador o el circuito de protección.

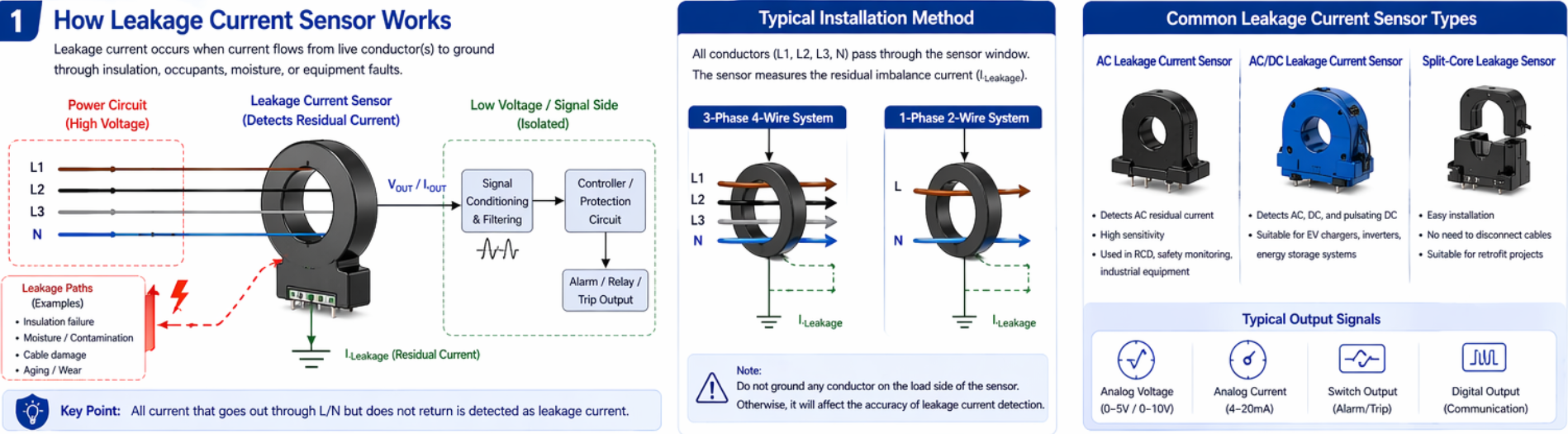

1. Entienda qué necesita detectar el sensor de corriente de fuga.
La corriente de fuga es aquella que fluye por una ruta no deseada, generalmente desde un conductor activo a tierra o a través de un aislamiento deteriorado. En un sistema eléctrico seguro, la corriente que sale por el conductor activo debería regresar por el neutro o la ruta de retorno correspondiente. Si parte de la corriente se fuga a tierra, puede indicar una falla en el aislamiento, humedad, daños en el cable, envejecimiento del equipo o una condición de falla. Un sensor de corriente de fuga ayuda a detectar esta corriente anómala y envía una señal al circuito de monitoreo o protección.
A diferencia de los sensores de corriente de carga convencionales, los sensores de corriente de fuga suelen estar diseñados para detectar valores de corriente mucho menores. Por ello, la sensibilidad, la estabilidad y la resistencia a las interferencias son cruciales. Si el sensor no es lo suficientemente sensible, podría no detectar una falla peligrosa. Si se ve afectado fácilmente por ruido, armónicos de conmutación o errores de instalación, podría generar falsas alarmas y afectar el funcionamiento del sistema.
El primer paso para la selección consiste en definir qué tipo de corriente de fuga necesita monitorizar el sistema. Algunas aplicaciones monitorizan principalmente la corriente de fuga de CA. Algunos sistemas de electrónica de potencia pueden presentar fugas de CC o corriente residual mixta de CA/CC. Las estaciones de carga de vehículos eléctricos, los inversores solares, los sistemas de almacenamiento de energía y los variadores de frecuencia pueden generar formas de onda de corriente de fuga complejas debido a rectificadores, inversores, filtros y dispositivos de conmutación. El sensor de corriente de fuga seleccionado debe coincidir con el tipo de corriente real y los requisitos de protección.
Los compradores también deben confirmar la posición de instalación. En algunos sistemas, todos los conductores de fase y el neutro pasan juntos por la ventana del sensor, de modo que este detecta la corriente residual de desequilibrio. En otros sistemas, el sensor puede instalarse en un punto de puesta a tierra específico, en el recorrido del cable o en un circuito de protección. Es fundamental verificar la disposición de los conductores, el diámetro del cable, el tamaño de la barra colectora y el espacio disponible antes de elegir la estructura del sensor.
Preguntas clave antes de la selección
¿El sistema necesita detectar fugas de CA, fugas de CC o corriente residual mixta de CA/CC?
¿Qué umbral de corriente de fuga debería activar la alarma o la protección?
¿El sensor se utiliza para monitorización, alarma, apagado o control de protección?
¿Cuál es el voltaje del sistema y los requisitos de aislamiento?
¿Cuántos conductores deben pasar a través de la ventana del sensor?
¿Qué señal de salida requiere la placa de control?
¿Podrá el equipo funcionar en un entorno de alimentación conmutada ruidosa?
2. Verifique los parámetros principales para la monitorización de la seguridad.

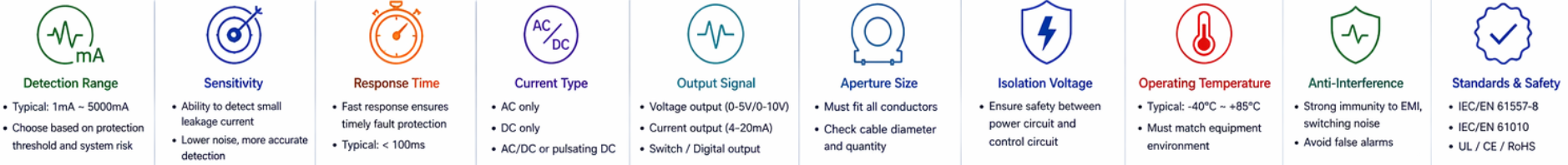

La selección de sensores de corriente de fuga debe centrarse en el rendimiento de seguridad y la compatibilidad con el sistema. Los parámetros más importantes incluyen el rango de detección, la sensibilidad, el tiempo de respuesta, el tipo de corriente, la señal de salida, el tamaño de la apertura, el rendimiento de aislamiento, la estabilidad térmica y la capacidad antiinterferencias. Estas especificaciones determinan si el sensor puede detectar fallas de forma precisa y fiable en equipos eléctricos reales.
El rango de detección y la sensibilidad son los primeros parámetros a confirmar. Un sensor de corriente de fuga debe ser capaz de detectar el nivel de corriente residual objetivo. Para la protección del personal, el umbral de detección puede ser relativamente bajo. Para la protección de equipos o la monitorización del aislamiento, el umbral puede depender del diseño del sistema y de las normas de seguridad. El sensor debe proporcionar la sensibilidad suficiente para el nivel de protección requerido, manteniendo una salida estable en condiciones normales de funcionamiento.
El tiempo de respuesta también es fundamental. En la monitorización de la seguridad eléctrica, el sensor debe detectar la corriente de fuga anómala con la suficiente rapidez para que el sistema de protección reaccione. Una respuesta lenta puede retrasar la detección de fallos, mientras que un sistema demasiado sensible sin el filtrado adecuado puede provocar disparos innecesarios. La respuesta del sensor debe ajustarse al circuito de protección, la lógica del controlador y el nivel de riesgo de la aplicación.
Antes de realizar el pedido, conviene comprobar la compatibilidad de la señal de salida. Los sensores de corriente de fuga pueden proporcionar una salida de voltaje analógico, una salida de corriente, una salida de conmutación o una señal diseñada para un circuito de protección específico. Si la salida no coincide con la del controlador, el módulo de relés, el PLC o la placa de monitorización, puede ser necesario un acondicionamiento de señal adicional. Para los fabricantes de equipos originales (OEM), confirmar la interfaz de señal con antelación puede reducir el trabajo de rediseño.
La capacidad antiinterferencias es especialmente importante en la electrónica de potencia. Los inversores solares, los cargadores de vehículos eléctricos, los sistemas UPS, las máquinas de soldar y los variadores de velocidad pueden generar ruido de conmutación de alta frecuencia. Un sensor de corriente de fuga adecuado debería ayudar a detectar la corriente residual real y, al mismo tiempo, reducir las falsas alarmas causadas por el comportamiento normal de conmutación. Los compradores deben revisar el entorno de aplicación, los requisitos de filtrado y la estabilidad de la señal antes de confirmar el modelo final.
| Parámetro de selección | Por qué es importante | Punto de control recomendado |
|---|---|---|
| Tipo de corriente de fuga | Los distintos sistemas pueden producir corriente alterna (CA), corriente continua (CC), corriente continua pulsante o corriente de fuga mixta. | Haga coincidir el sensor con la forma de onda de corriente de fuga real. |
| Rango de detección | Determina si el sensor puede detectar el nivel de falla requerido. | Confirme los umbrales de alarma y disparo antes de seleccionarlos. |
| Sensibilidad | Afecta a la capacidad de detección de pequeñas corrientes de fuga. | Utilice la sensibilidad adecuada sin provocar falsas alarmas frecuentes. |
| Tiempo de respuesta | Afecta a la velocidad de protección durante condiciones de falla. | Adapta la velocidad de respuesta a la lógica de protección. |
| Señal de salida | Determina la compatibilidad con el controlador, relé, PLC o circuito de monitoreo. | Confirme el requisito de salida analógica, salida de corriente o salida conmutada. |
| Tamaño de apertura | Afecta a si los conductores pueden pasar correctamente a través de la ventana del sensor. | Verifique la cantidad de cables, el diámetro y el espacio de instalación. |
| Rendimiento de aislamiento | Protege los circuitos de señal y mejora la seguridad eléctrica. | Adaptar el diseño del aislamiento a la tensión del sistema y a los requisitos de seguridad. |
| Capacidad antiinterferencias | Reduce las falsas alarmas en entornos de energía conmutada. | Revisar los requisitos de EMI, ruido del inversor y filtrado. |
Sensor de corriente normal frente a sensor de corriente de fuga
Un sensor de corriente normal está diseñado para medir la corriente de carga en un circuito eléctrico. Un sensor de corriente de fuga está diseñado para detectar desequilibrios de corriente residual o corriente no deseada que fluye a tierra. Estos dos tipos de sensores cumplen funciones diferentes. Utilizar un sensor de corriente normal para la protección contra fugas puede no proporcionar la sensibilidad o la lógica de detección necesarias. Para la monitorización de la seguridad eléctrica, un sensor de corriente de fuga específico suele ser la mejor opción.

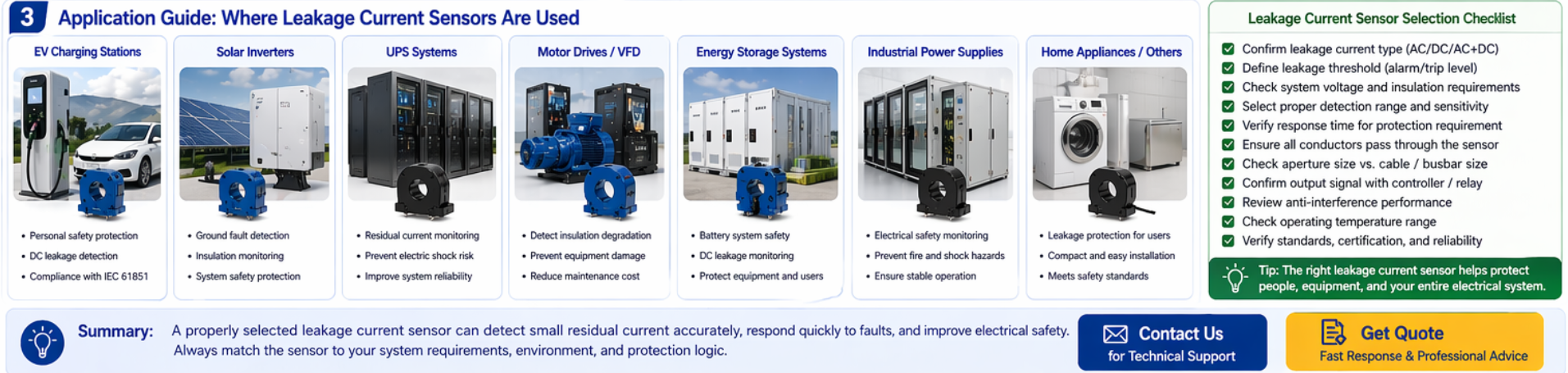

3. Haga coincidir el sensor con las aplicaciones de seguridad eléctrica.
Los sensores de corriente de fuga se utilizan en numerosos sistemas de monitorización de seguridad eléctrica. En las estaciones de carga de vehículos eléctricos, ayudan a detectar corrientes residuales y a proteger contra descargas eléctricas y fallos de aislamiento. En los inversores solares, ayudan a monitorizar los riesgos de fallos a tierra causados por el envejecimiento del cable, la humedad, los daños en el aislamiento o las fugas del sistema fotovoltaico. En equipos industriales, ayudan a detectar fugas anómalas antes de que provoquen paradas de producción o riesgos para la seguridad.
Para las estaciones de carga de vehículos eléctricos, la monitorización de la corriente de fuga es especialmente importante, ya que el equipo es utilizado por el público y está conectado a vehículos, a la red eléctrica y a la electrónica de carga. El sensor debe detectar el tipo de corriente de fuga requerido y funcionar de forma fiable con el sistema de protección del cargador. Si se requiere la detección de fugas de corriente continua (CC), el sensor debe seleccionarse en consecuencia, en lugar de utilizar una solución exclusivamente de corriente alterna (CA).
Para los inversores solares, los sensores de corriente de fuga deben seleccionarse en función de la topología del sistema, el tipo de conexión a la red, la tensión continua, la salida de corriente alterna y los requisitos de protección. Los sistemas fotovoltaicos suelen funcionar al aire libre y pueden estar expuestos a la humedad, los cambios de temperatura y el envejecimiento del aislamiento. Un sensor de corriente de fuga estable puede mejorar la detección de fallos a tierra y contribuir a un funcionamiento más seguro a largo plazo.
En sistemas UPS, fuentes de alimentación, variadores de velocidad y equipos de automatización industrial, la monitorización de la corriente de fuga puede ayudar a detectar el deterioro del aislamiento, fallos en los equipos o condiciones de puesta a tierra inseguras. En estos sistemas, el sensor debe proporcionar una salida estable, buena inmunidad al ruido y ser compatible con el circuito de protección. El modelo seleccionado también debe ajustarse al espacio disponible dentro del armario o dispositivo.
Al solicitar un presupuesto para un sensor de corriente de fuga, los compradores deben proporcionar la aplicación, la tensión del sistema, el umbral de detección de corriente de fuga, el tipo de corriente, el tamaño de la apertura, la señal de salida, el método de instalación, la temperatura de funcionamiento y si la señal se utilizará para alarma, parada o monitorización continua. Esta información ayuda a evitar la selección incorrecta del modelo y mejora la eficiencia del proyecto.
Referencia de coincidencia de aplicación típica
| Solicitud | Finalidad del seguimiento | Dirección de selección del sensor |
|---|---|---|
| Estación de carga para vehículos eléctricos | Detección de corriente residual, seguridad del usuario, protección contra fallas de aislamiento | Sensor de corriente de fuga adaptado al requisito de corriente residual CA/CC |
| Inversor solar | Detección de fallas a tierra, monitoreo del aislamiento fotovoltaico, protección de seguridad | Sensor de fugas específico con rendimiento estable en entornos de inversores. |
| Sistema UPS | Supervisión de la seguridad eléctrica, advertencia de fallos de aislamiento, protección de carga | Sensor con salida fiable y compatibilidad con circuitos de protección. |
| Variador de frecuencia / Controlador de motor | Detección de fugas a tierra en entornos de conmutación ruidosos | Sensor de corriente de fuga con buen rendimiento antiinterferencias |
| Armario de control industrial | Monitoreo de seguridad eléctrica, advertencia de deterioro del aislamiento | Sensor de fugas compacto con apertura y señal de salida adecuadas. |
Errores comunes en la selección de personal que se deben evitar
Utilizar un sensor de corriente de carga normal en lugar de un sensor de corriente de fuga específico.
Selección de un sensor de fugas de CA únicamente cuando se requiere detección de fugas de CC.
Ignorar los riesgos de falsas alarmas causados por el ruido de conmutación y la EMI
Elegir un sensor sin confirmar el umbral de corriente de fuga.
No se está comprobando el tamaño de la abertura para todos los conductores requeridos.
No se puede hacer coincidir la señal de salida con el controlador o el circuito de protección.
Ignorando la temperatura de funcionamiento, la humedad y el entorno de aislamiento.
Conclusión
Seleccionar un sensor de corriente de fuga para la monitorización de la seguridad eléctrica requiere más que elegir un rango de corriente. Los compradores deben confirmar el tipo de corriente de fuga, el umbral de detección, la sensibilidad, el tiempo de respuesta, la señal de salida, el tamaño de la apertura, el rendimiento del aislamiento, la capacidad antiinterferencias y la función de protección real del sistema. El sensor debe ser compatible con los requisitos de seguridad eléctrica, no solo con la categoría del equipo.
Para estaciones de carga de vehículos eléctricos, inversores solares, sistemas UPS, variadores de velocidad, fuentes de alimentación, sistemas de almacenamiento de energía y armarios de control industrial, un sensor de corriente de fuga seleccionado adecuadamente puede mejorar la detección de fallos, proteger los equipos, reducir los riesgos de seguridad y garantizar un funcionamiento fiable a largo plazo. La mejor selección siempre comienza con una comprensión clara de la tensión del sistema, el umbral de fuga, la forma de onda de la corriente, la estructura de instalación y la lógica de protección.
Preguntas frecuentes
1. ¿Para qué se utiliza un sensor de corriente de fuga?
Un sensor de corriente de fuga se utiliza para detectar corrientes residuales no deseadas que fluyen a tierra o a través de una ruta no prevista. Permite la monitorización de la seguridad eléctrica, la detección de fallos de aislamiento y el control de la protección.
2. ¿Un sensor de corriente de fuga es lo mismo que un sensor de corriente normal?
No. Un sensor de corriente normal mide la corriente de carga, mientras que un sensor de corriente de fuga detecta desequilibrios de corriente residual o fugas a tierra. Los sensores de corriente de fuga suelen requerir mayor sensibilidad para la monitorización de seguridad.
3. ¿Por qué es importante la detección de fugas de CC en los sistemas de carga de vehículos eléctricos y de inversores solares?
Los cargadores de vehículos eléctricos y los inversores solares pueden incluir rectificadores, buses de CC, baterías y circuitos de conmutación. Estos sistemas pueden generar corriente residual continua o mixta, por lo que el sensor debe coincidir con el tipo de corriente de fuga real.
4. ¿Qué causa las falsas alarmas en la monitorización de corrientes de fuga?
Las falsas alarmas pueden deberse a ruido de conmutación, interferencias electromagnéticas (EMI), instalación incorrecta del conductor, sensibilidad inadecuada del sensor, filtrado deficiente o desajuste entre la salida del sensor y la lógica de protección.
5. ¿Qué información debo proporcionar al solicitar un presupuesto para un sensor de corriente de fuga?
Deberá proporcionar la aplicación, la tensión del sistema, el tipo de corriente de fuga, el umbral de detección, el requisito de respuesta, la señal de salida, el tamaño de la apertura, la disposición de los conductores, el método de instalación y el entorno operativo.
