Cómo comparar diodos de recuperación rápida para diferentes diseños de sistemas de alimentación
Aunque los diodos de recuperación rápida parezcan similares en una lista preliminar, su comportamiento varía según el diseño del sistema eléctrico. En aplicaciones reales, la comparación adecuada depende de si el diodo se utiliza para rectificación de salida, conmutación libre, limitación de corriente o como componente complementario de un IGBT o MOSFET. Los documentos oficiales de ST, Vishay, Infineon y onsemi indican que la selección de diodos de recuperación rápida se basa en la topología, el modo de conmutación, el comportamiento de recuperación, los límites térmicos y el encapsulado, y no únicamente en la tensión y la corriente nominales.

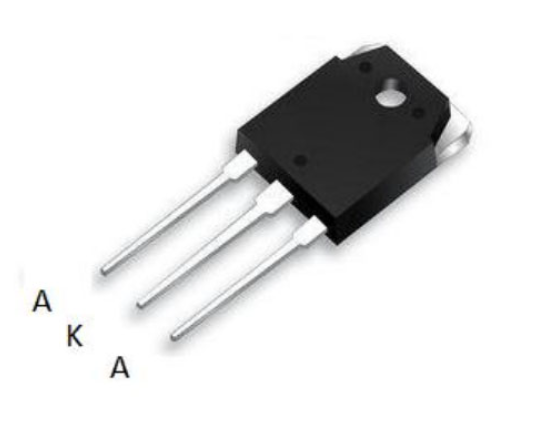

Comparación de FRD según su función en el circuito y su estrés eléctrico real.
El primer punto de comparación siempre debe ser la función en el circuito. La nota de aplicación de diodos ultrarrápidos de ST distingue entre dos casos comunes: un diodo que funciona en modo rectificador y un diodo que funciona en una celda de conmutación junto con un MOSFET o IGBT. Vishay también describe diferentes usos del módulo FRD, como rectificación de salida, rueda libre y sujeción, mientras que algunos componentes HEXFRED de 1200 V se posicionan específicamente como diodos complementarios para IGBT y MOSFET. Esto es importante porque un diodo utilizado a la salida de un convertidor no soporta el mismo estrés que un diodo que funciona en una rama de inversor de conmutación dura.
La tensión y la corriente de prueba deben compararse con la forma de onda real, no solo con el valor nominal del bus. En un ejemplo de diseño de onsemi, se selecciona un diodo ultrarrápido de 600 V / 8 A no solo en función de la tensión y la corriente de prueba calculadas, sino también considerando el sobreimpulso de tensión causado por la inductancia parásita. Esto nos recuerda que la comparación de FRD debe incluir la tensión inversa repetitiva, la corriente RMS o promedio, la corriente de sobretensión y la tensión adicional generada por la inductancia del circuito y los transitorios de conmutación. En la práctica, un diodo que parece adecuado sobre el papel puede estar demasiado cerca de su límite una vez que se incluyen el sobreimpulso y las condiciones de arranque.
El entorno de aplicación también modifica la lógica de comparación. Infineon enumera inversores de cadena y microinversores, sistemas de alimentación ininterrumpida (UPS) para centros de datos, UPS residenciales e industriales, aire acondicionado residencial y soldadura entre las aplicaciones objetivo para una de sus familias de diodos de recuperación rápida de 650 V. La guía de módulos de potencia de Vishay enumera rectificación monofásica y trifásica, soldadura industrial, fuentes de alimentación conmutadas, variadores de velocidad y UPS para su cartera de módulos de diodos y FRD. Esto significa que el FRD "óptimo" rara vez es universal. La elección correcta depende de si el diseño se centra principalmente en la rectificación, se basa en inversores, es de alta frecuencia, de alta corriente o tiene limitaciones mecánicas.

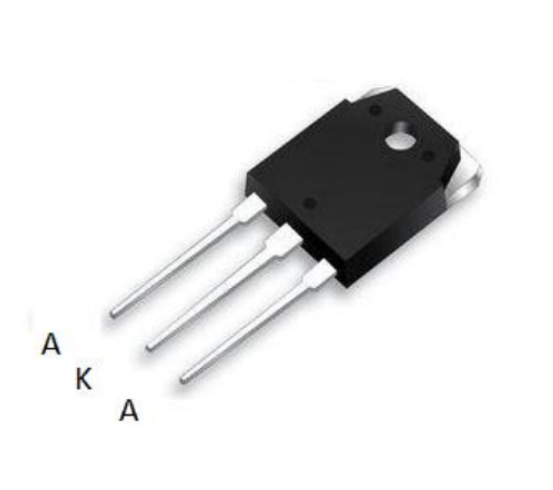

Compare las compensaciones entre recuperación inversa, pérdida por conmutación y voltaje directo.
Una vez definido el tipo de aplicación, la siguiente comparación debe centrarse en el comportamiento de recuperación. ST explica que las pérdidas por apagado ultrarrápido de los diodos están determinadas por los parámetros de recuperación y su dependencia de la temperatura, y en una celda de conmutación vincula explícitamente las pérdidas relacionadas con el diodo a la carga de recuperación inversa, señalando que una menor corriente de recuperación inversa máxima conlleva menores pérdidas de conmutación. Vishay hace la misma observación práctica desde el punto de vista del producto: su línea HEXFRED destaca la recuperación ultrarrápida, una corriente de recuperación máxima muy baja, la ausencia de tendencia al apagado repentino, un menor ruido y menores pérdidas de conmutación tanto en el diodo como en el transistor de conmutación. Para convertidores de alta frecuencia, inversores de conmutación brusca y rutas de libre circulación rápidas, estos parámetros de recuperación suelen ser más importantes que un simple valor de trr por sí solo.
Aquí es donde los distintos diseños de sistemas de potencia comienzan a diferenciarse. En un diseño de conmutación de alta velocidad, Qrr, IRRM, la suavidad de recuperación y el comportamiento de la temperatura suelen tener mayor importancia, ya que influyen directamente en la pérdida de encendido del interruptor asociado, las necesidades de amortiguación, el comportamiento de EMI y el estrés térmico. En un diseño más orientado a la rectificación, estos parámetros siguen siendo importantes, pero la capacidad de corriente promedio, la gestión de sobretensiones y la pérdida por conducción pueden tener mayor peso. Esta priorización se deduce de la distinción de ST entre el modo rectificador y el modo de celda de conmutación, combinada con el énfasis de Vishay en una menor pérdida de conmutación y una amortiguación reducida para los dispositivos HEXFRED.
La tensión directa debe compararse junto con el comportamiento de recuperación, no por separado. Infineon destaca una tensión directa baja y estable a la temperatura, una recuperación muy suave y rápida, y una baja corriente de recuperación inversa en una de sus familias recientes de 650 V, mientras que el módulo SOT-227 de 1200 V de mayor corriente de Vishay incluye tanto las cifras de tensión directa como los parámetros de recuperación dinámica en la misma hoja de datos. Esta combinación es importante porque un diodo con una recuperación muy rápida pero una tensión directa desfavorable puede reducir las pérdidas por conmutación a la vez que aumenta las pérdidas por conducción, y también puede ocurrir lo contrario. Por lo tanto, una comparación rigurosa considera todo el punto de operación: corriente, frecuencia de conmutación, ciclo de trabajo y temperatura de unión prevista.
Comparación de la trayectoria térmica, el estilo del encapsulado y la fiabilidad en equipos reales.

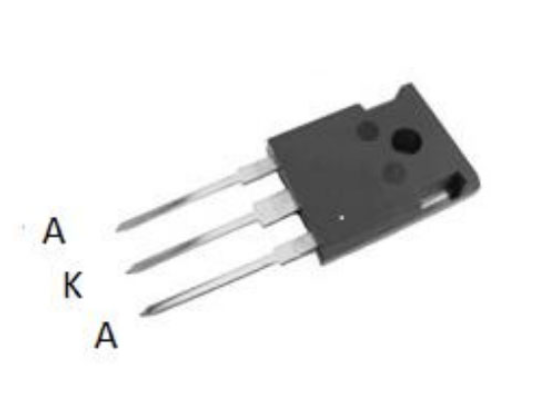

El tercer punto de comparación es el ajuste térmico y mecánico. El ejemplo de diodo discreto de 650 V de Infineon combina una temperatura máxima de unión de 175 °C, baja resistencia térmica de unión a la carcasa, corriente de sobretensión no repetitiva de 380 A, robustez frente a la humedad y resistencia a los rayos cósmicos en un encapsulado TO-247. El módulo SOT-227 de 220 A / 1200 V de Vishay añade una placa base aislada eléctricamente, una gran distancia de fuga, un montaje rápido, un aislamiento de 2500 V y aplicaciones como fuentes de alimentación de alto voltaje, soldadoras, control de motores e inversores. Estos no son detalles menores del encapsulado. Afectan directamente a la elección del disipador de calor, la complejidad del montaje, la estrategia de fuga, la robustez frente a sobretensiones y la durabilidad a largo plazo.
En un nivel de cartera más amplio, la guía de selección de módulos de potencia actual de Vishay destaca una amplia gama de opciones de encapsulado, montaje directo en disipador de calor, módulos de diodos de recuperación rápida, alto voltaje de aislamiento, baja resistencia térmica y aplicaciones que incluyen rectificación, soldadura, SMPS, accionamientos de motor y UPS. Basándonos en estas diferencias documentadas, es razonable inferir que los diodos de recuperación rápida discretos suelen ser más fáciles de usar en diseños compactos de baja o media potencia, mientras que los módulos de diodos de recuperación rápida resultan más atractivos cuando la corriente es mayor, el aislamiento es importante o se requiere simplificar la integración térmica y mecánica. Esta es una inferencia, pero se fundamenta en los datos de encapsulado, corriente, aislamiento y aplicación proporcionados en la documentación del proveedor.
La comparación final siempre debe centrarse en la fiabilidad del ciclo de vida, no solo en el ajuste eléctrico inicial. Infineon promueve explícitamente la mejora de la fiabilidad, la robustez frente a la humedad, la resistencia a los rayos cósmicos y la certificación JEDEC para aplicaciones industriales en su reciente familia FRD. Los materiales de los módulos de Vishay hacen hincapié en la certificación industrial, la aprobación UL, la alta tensión de aislamiento y la consistencia de las características mecánicas y eléctricas. Para equipos reales, esto significa que la comparación de FRD debe concluir con una pregunta práctica: ¿qué componente tiene más probabilidades de mantener su comportamiento eléctrico, margen térmico y robustez de ensamblaje en el entorno real del producto final?
La mejor manera de comparar diodos de recuperación rápida es partir del diseño del sistema de alimentación. Primero, compare la función real del diodo en el circuito; luego, compare el comportamiento de recuperación y las compensaciones de conducción en las condiciones de conmutación reales; y, finalmente, compare la ruta térmica, el tipo de encapsulado, el aislamiento y la fiabilidad en el equipo final. Al comparar los diodos de recuperación rápida de esta manera, la selección resulta mucho más precisa que simplemente comparar la VRRM y la corriente de una tabla de catálogo.
