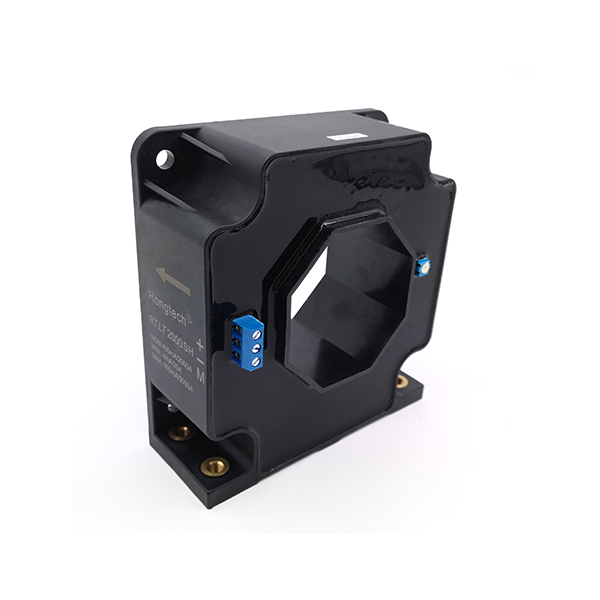

Diferencias y similitudes entre los sensores Hall de bucle cerrado y de bucle abierto

Sensores Hall, que aprovechan laefecto Hall(la generación de una diferencia de voltaje a través de un conductor cuando se expone a un campo magnético perpendicular al flujo de corriente) son fundamentales para detectar campos magnéticos, corrientes, posiciones, etc. Entre sus variantes, los sensores Hall de lazo cerrado y lazo abierto difieren notablemente en arquitectura, rendimiento y aplicaciones, si bien comparten principios fundamentales. Este ensayo profundiza en sus similitudes, diferencias y ramificaciones prácticas.

I. Similitudes fundamentales

Tanto los sensores Hall de lazo cerrado como los de lazo abierto dependen del efecto Hall para la conversión de magnetismo a electricidad. Sus componentes principales incluyen...Elemento Hall(una placa semiconductora o de aleación metálica) y circuitos de acondicionamiento de señales (como amplificadores y filtros). Además:

• Principio fundamental de trabajo:Ambos identifican los campos magnéticos midiendo el voltaje Hall (${En}_H=K_{H}IB$, dónde$K_H$representa el coeficiente de Hall,$I$es la corriente de polarización, y$B$es la densidad de flujo magnético).




• Intersección de aplicacionesSe utilizan en áreas superpuestas, como la automatización industrial (para detección de posición), los sistemas automotrices (en la detección de corriente de dirección asistida eléctrica) y la energía renovable (como el monitoreo de corriente de inversor solar).




II. Diferencias clave

Las disparidades surgen de sus arquitecturas operativas y de sus compensaciones de diseño:

1. Mecanismo operativo

• Sensor Hall de bucle abiertoFunciona con detección directa. El elemento Hall detecta directamente el campo magnético y la tensión de salida (${En}_{elenel}$) es proporcional a la densidad de flujo magnético tras la amplificación. No existe un bucle de retroalimentación para rectificar errores; la salida depende completamente de la reacción del elemento Hall al campo externo.




• Sensor Hall de bucle cerrado(también conocido comocompensadooflujo - equilibradosensores): adopta unmecanismo de retroalimentaciónCuando el elemento Hall detecta un campo magnético, genera un voltaje que alimenta una bobina de compensación. Esta bobina genera un campo magnético inverso para anular el campo original, lo que pone al elemento Hall en...flujo ceroLa corriente en la bobina de compensación (o una señal derivada) representa entonces el campo/corriente magnético medido, ya que equilibra el campo de entrada.




2. Complejidad estructural

• Abierto - BuclePresenta un diseño más sencillo, con menos componentes (elemento Hall + procesamiento básico de señales). Esto reduce el tamaño, el coste y el consumo de energía, lo que lo hace ideal para dispositivos compactos y económicos.




• Circuito cerradoEs más complejo y requiere hardware adicional: bobinas de compensación, controladores de alta precisión y circuitos de control de retroalimentación. Los componentes adicionales aumentan el tamaño, el peso y el coste de fabricación, pero mejoran la precisión.




3. Métricas de rendimiento

• ExactitudLos sensores de lazo cerrado superan a los de lazo abierto gracias a la compensación de flujo cero, que elimina la no linealidad del elemento Hall, la deriva de temperatura y la interferencia magnética externa. Los sensores de lazo abierto presentan errores inherentes (como la no linealidad del elemento Hall y la expansión térmica de los materiales).




• Velocidad de respuestaLos sensores de lazo abierto reaccionan con mayor rapidez a cambios magnéticos rápidos (por ejemplo, señales de frecuencia en MHz) al no presentar retardos de retroalimentación. Los sensores de lazo cerrado, limitados por el tiempo necesario para establecer el campo magnético de compensación, presentan tiempos de respuesta más lentos (generalmente en el rango de kHz).




• LinealidadLos sensores de lazo cerrado presentan una linealidad superior, ya que el lazo de retroalimentación corrige activamente las desviaciones. Los sensores de lazo abierto presentan una mayor no linealidad, lo que limita su uso en aplicaciones de precisión.




• Estabilidad de la temperaturaLos diseños de lazo cerrado reducen los efectos de la temperatura mediante retroalimentación, lo que garantiza una salida estable en amplios rangos de temperatura. Las salidas de los sensores de lazo abierto varían con la temperatura debido a los coeficientes dependientes de la temperatura del elemento Hall.




4. Respuesta de frecuencia

Los sensores de lazo abierto son ideales en aplicaciones de alta frecuencia (como la detección de velocidad de motores y la detección de posición a alta velocidad) porque su arquitectura de detección directa evita las limitaciones de ancho de banda causadas por los bucles de retroalimentación. Los sensores de lazo cerrado, con desfases y retardos inducidos por retroalimentación, son más adecuados para escenarios de frecuencia baja a moderada (como la monitorización de la corriente de la red eléctrica).

5. Aplicaciones objetivo

• Abierto - Bucle:Perfecto para tareas sensibles a los costos, de alta frecuencia o de baja precisión:




• Detección de velocidad/rpm del motor (utilizando codificadores de efecto Hall).




• Electrónica de consumo (por ejemplo, detección de apertura y cierre de la cubierta de un teléfono inteligente).




• Detección de corriente de bajo consumo (como en dispositivos alimentados por batería).




• Circuito cerrado:Preferido para aplicaciones de alta precisión, seguridad crítica o alta potencia:




• Sistemas de gestión de baterías (BMS) de vehículos eléctricos (VE) para una medición precisa de la corriente.




• Servomotores industriales (que exigen un control de par preciso).




• Inversores y medidores de potencia conectados a la red (monitoreo de grandes corrientes con un error mínimo).




III. Implicaciones prácticas

La selección entre ambas opciones depende de las prioridades del proyecto:

• Ir porbucle abiertoSi el costo, el tamaño y la velocidad son cruciales y una precisión moderada es aceptable.




• Optar porcircuito cerradocuando la precisión, la estabilidad y la confiabilidad prevalecen sobre las limitaciones de costos y ancho de banda.




Palabras clave populares de Google para mayor investigación

Para investigar las tendencias de la industria y los recursos técnicos, considere estas palabras clave:

• Sensor Hall de lazo cerrado vs. lazo abierto




• Comparación de la precisión del sensor Hall




• Mecanismo de retroalimentación en sensores Hall




• Aplicación industrial de sensores Hall de bucle cerrado




• Rendimiento de alta frecuencia del sensor Hall de bucle abierto




En conclusión, si bien ambos tipos de sensores utilizan el efecto Hall, sus diferencias arquitectónicas crean compensaciones claras en precisión, velocidad, complejidad y costo, lo que determina su implementación en diversos paisajes tecnológicos.
